一、概述

H1 系列控制器是我公司推出的新一代鍋爐控制器。H1 控制器以 ARM 公司 cortex-M3 系列微處理器為核心，以彩色觸摸屏作為人機界面，具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性高、性價比高的鍋爐控制器。

二、基本操作

2.1 主畫面操作

接通控制器電源，液晶觸摸屏上顯示初始?xì)g迎畫面。如圖 1 所示。

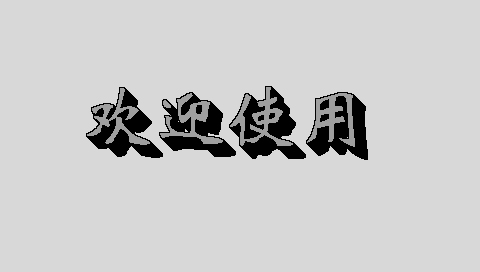

圖 1 初始?xì)g迎畫面

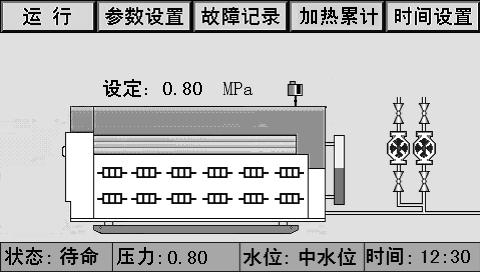

在觸摸屏中間按一下，控制器“嘀”響一聲，觸摸屏進入主畫面，如圖 2 所示。

按“”，進入加熱組手動操作畫面。

按給水泵“”，進入給水泵手動操作畫面。按“”鍵，控制器進入運行狀態；按鍵顯示為，再按一次，控制器退出運行狀態。發生報警時，按“”鍵，若報警消除，則控制器進入待命狀態。

主畫面上同時顯示控制器狀態、系統壓力、水位、時間、燃燒器狀態、泵狀態等。

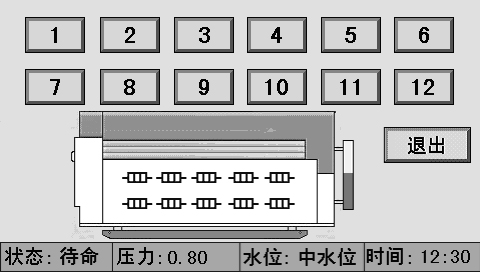

圖 3 加熱組操作

按相應數字按鍵，控制器啟動相應加熱組；按“退出”按鍵，退回到主畫面。加熱組只可在待命狀態下手動操作。

2.3 給水泵的控制和手動操作

2.3.1 給水泵的自動控制

在自動狀態下，控制器通過檢測水電極信號判斷鍋爐水位的狀態，并根據此狀態控制給水泵的啟停。水位低于低水位電極時，控制器啟動給水泵；水位高于高水位電極時，控制器關閉給水泵。

2.3.2 給水泵的手動操作

在主畫面上，按給水泵進入“給水泵操作”畫面。如圖 4 所示。

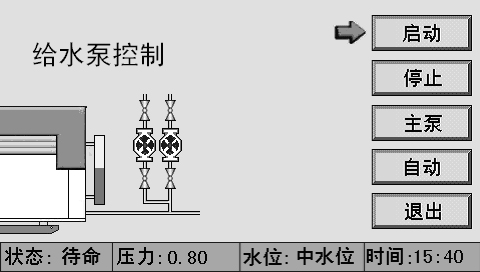

圖 4 給水泵操作

按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。按“退出”按鍵，退回到主畫面。

三、設置操作

3.1 參數設置

在主畫面中按“參數設置”鍵，進入?yún)?shù)設置畫面（進入此畫面需要密碼。若不知道密碼，請致電我公司技術服務部查詢），如圖 5 所示。

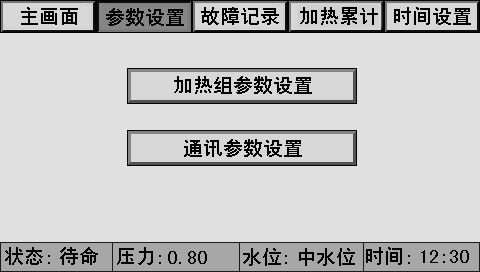

圖 5 參數設置畫面

按“加熱組參數設置”，進入加熱組參數設置畫面。按“通訊參數設置”，進入通訊參數設置畫面。

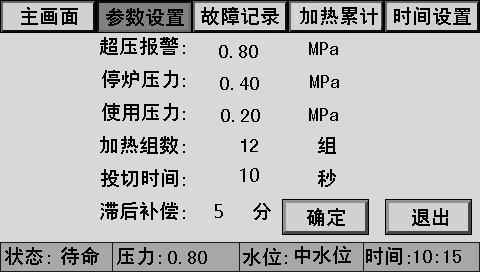

圖 6 加熱組參數設置畫面

超壓報警： 0.20-1.60 MPa。

停爐壓力： 0.10-1.60 MPa。

使用壓力： 0.05-1.55 MPa。

加熱組數： 1-12 組。

投切時間： 5-60 秒。

滯后補償： 1-30 分。

3.1.2 通訊參數設置

在參數設置畫面中，按“通訊參數設置”按鍵，進入通訊參數設置畫面，如圖 7 所示。

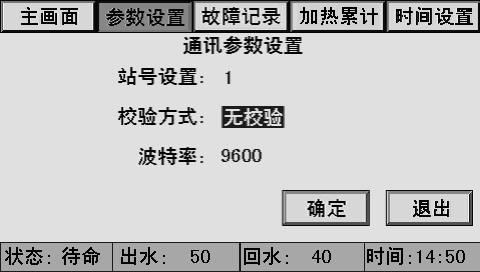

圖 7 通訊參數設置畫面

站號設置：0 ~ 255。

校驗方式：可選擇“無校驗”、“奇校驗”、“偶校驗”。在【無校驗】處按一下，校驗方式會改變，設置成需要的方式后，按“確定”鍵存儲。

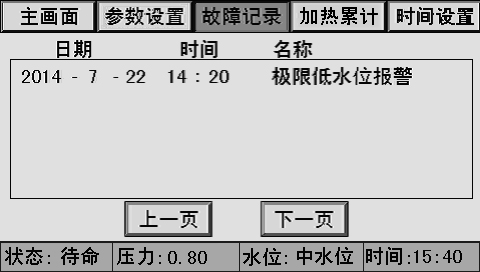

圖 8 故障記錄

按“上一頁”或“下一頁”來切換故障記錄信息頁數。

3.3 燃燒累計

在菜單按“燃燒累計”按鍵，進入燃燒累計畫面。如圖 9 所示。

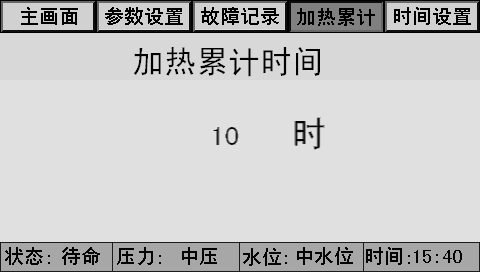

圖 9 燃燒累計

3.4 時間設置

在菜單按“時間設置”按鍵，進入時間設置畫面。如圖 10 所示。

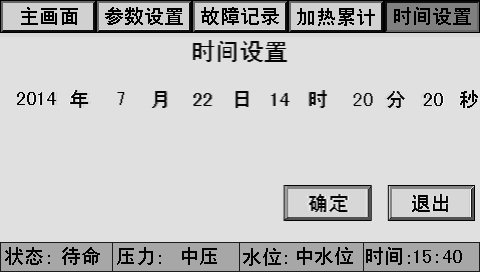

圖 10 時間設置

在數字處按一下，可對相應時間進行設置，按“確定”按鍵存儲。

四、水位檢測及控制

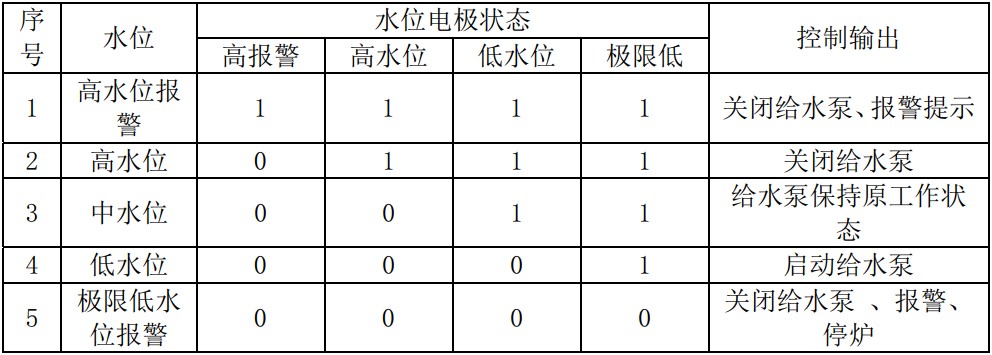

控制器通過檢測水電極信號判斷鍋筒水位的狀態，并根據此狀態控制給水泵的啟停，如下表所示：

五、運行

按控制選擇畫面中“運行”按鍵或面板上“運行”鍵，控制器進入運行狀態。按控制選擇畫面中“停止”按鍵或面板上“停止”鍵，控制器退出運行狀態。

5.1 加熱組控制

鍋爐在待命狀態不運行。

控制器根據蒸汽壓力狀態按一定算法投切加熱組。

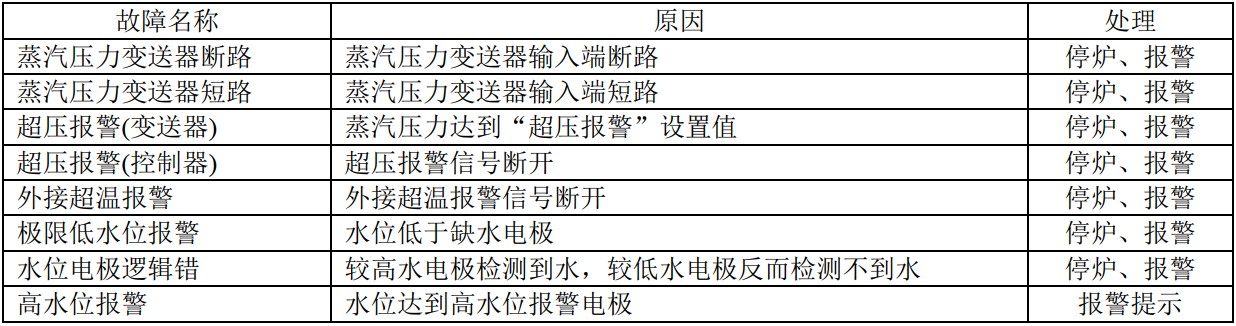

六、報警

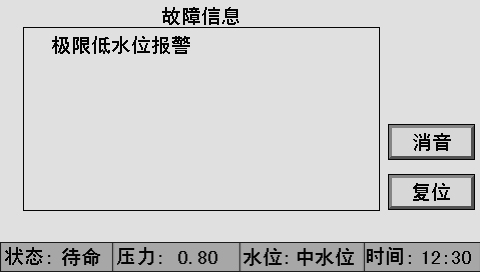

控制器檢測到故障時，自動關閉燃燒器等設備。彈出報警畫面，系統播放語音報警。一般報警的畫面如圖 11 所示。

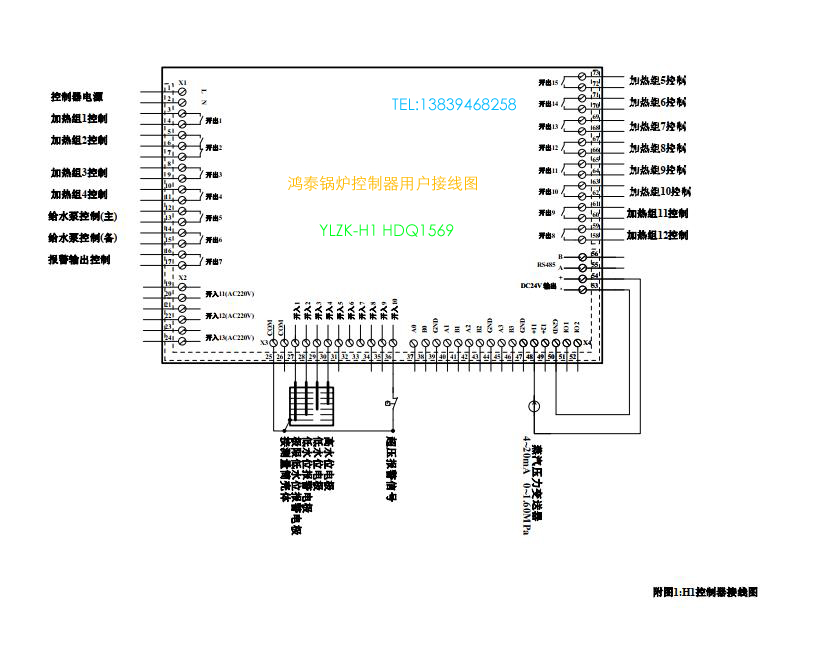

七、接線方法

7.1 輸入

7.1.1 變送器

蒸汽壓力采用壓力變送器， 4~20mA 電流信號；范圍： 0~1.60Mpa。

7.1.2 水位電極（水位電接點）

當水電極兩端的電阻低于 50K 時，控制器即認為水面已高于電極，當水電極兩端電阻升至 200K 以上時，控制器即認為水面已低于電極。請注意電極兩端的絕緣。

7.1.3 壓力信號

可將壓力控制器、壓力開關等傳感器信號接入控制器，控制器檢測器通斷狀態顯示并作出報警。

7.2 輸出

控制繼電器觸點序號 3~17 容量為 10A/220VAC，使用時負載應小于 0.5KVA。

7.2.1 泵（閥）控制控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵（閥）時，可直接將控制器的（閥）控制輸出串入水泵（閥）的供電回路。如泵（閥）功率較大或為三相水泵則應配接適當功率的接觸器。

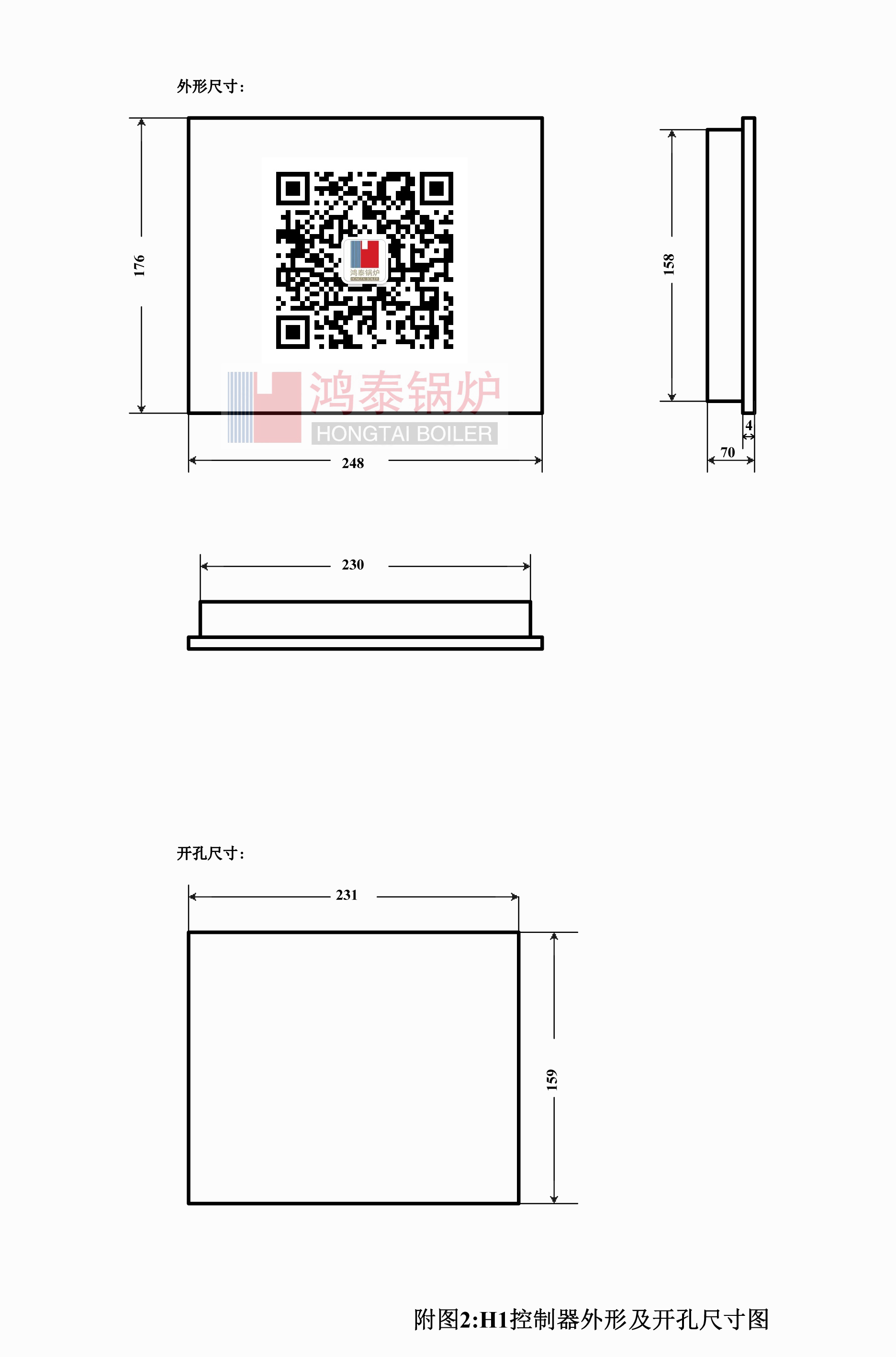

H1 串行通訊接口技術要求

一、一般信息

1、 主從方式：從機。

2、 接口類型：RS-485。

3、 數據格式：1 位啟始位，8 位數據位，1 位停止位。

4、 奇偶校驗：無校驗（0）、奇校驗（1）、偶校驗（2）。

5、 波特率：9600、19200。

6、 站號：0-255。

7、 使用協議：MODBUS_RTU。

二、通訊地址

1、讀數據(03 命令)

（1）控制器狀態

10h（40017）

（10h）=0：待命；

（10h）=1：報警；

（10h）=2：運行；

（2）開關量輸入

11h（40018）

11h.0：極限低水位報警電極

11h.1：低水位報警電極

11h.2：低水位電極

11h.3：高水位電極

11h.4：高水位報警電極

11h.9：超壓報警信號

注：開關量輸入信號某位為 0 表示輸入信號斷開，某位為 1 表示輸入信號閉合

（3）開關量輸出

13h（40020）

13h.0：加熱組 1 控制

13h.1：加熱組 2 控制

13h.2：加熱組 3 控制

13h.3：加熱組 4 控制

13h.4：給水泵控制（主）

13h.5：給水泵控制（備）

13h.6：報警輸出

13h.7：加熱組 5 控制

13h.8：加熱組 6 控制

13h.9：加熱組 7 控制

13h.10：加熱組 8 控制

13h.11：加熱組 9 控制

13h.12：加熱組 10 控制

13h.13：加熱組 11 控制13h.14：加熱組 12 控制

注：開關量輸出信號某位為 0 表示輸出信號斷開，某位為 1 表示輸出信號閉合

（4）模擬量輸入

15h: 蒸汽壓力

（6）報警

25h（40038）

25h.0：極限低水位報警

25h.1：超壓報警（控制器）

25h.2：水位電極邏輯錯

25h.3：高水位報警

25h.4：蒸汽壓力傳感器斷路

25h.5：蒸汽壓力傳感器短

25h.6：超壓報警（變送器）

（7）設備的狀態

27h（40040）

27h.0=0 給水泵主

27h.0=1 給水泵備

27h.1=0 給水泵自動

27h.1=1 給水泵手動

（8）累計燃燒時間

29h（40042）

2、寫數據（06 命令）

（ 1） a0h（ 40161）

（ a0h） =1 控制器進入運行狀態

（ a0h） =2 控制器退出運行狀態

（ a0h） =3 復位

（ a0h） =4 消音

（ a0h） =5 加熱組 1 控制

（ a0h） =6 加熱組 2 控制

（ a0h） =7 加熱組 3 控制

（ a0h） =8 加熱組 4 控制

（ a0h） =9 加熱組 5 控制

（ a0h） =10 加熱組 6 控制

（ a0h） =11 加熱組 7 控制

（ a0h） =12 加熱組 8 控制

（ a0h） =13 加熱組 9 控制

（ a0h） =14 加熱組 10 控制

（ a0h） =15 加熱組 11 控制

（ a0h） =16 加熱組 12 控制（a0h）=100 給水泵啟動

（a0h）=101 給水泵停止

（a0h）=102 選擇給水泵主泵

（a0h）=103 選擇給水泵備泵

（a0h）=104 給水泵自動

（a0h）=105 給水泵手動
